Quomodo capacitorem iungis CBB60?

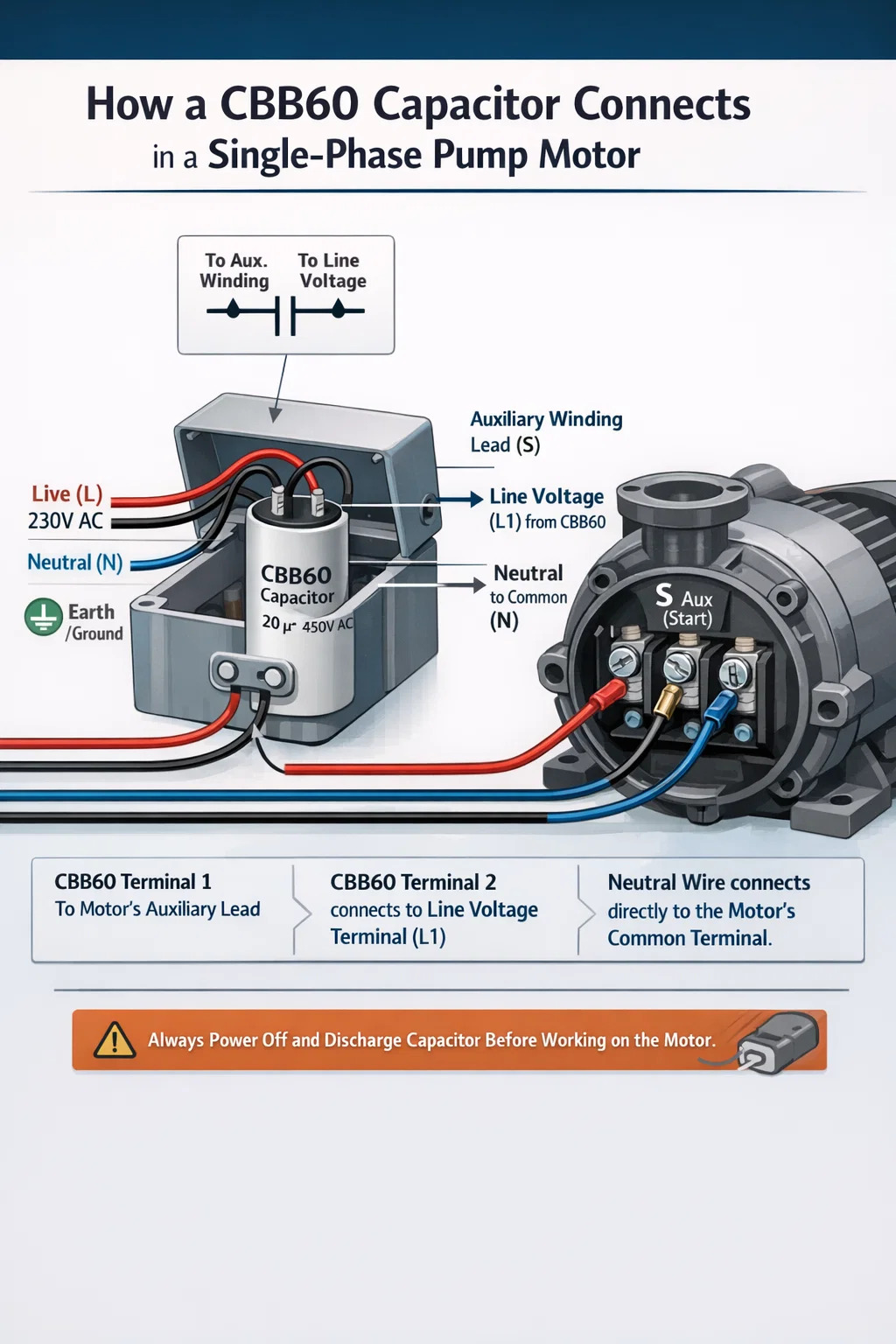

The Direct Answer: Quomodo a CBB60 Capacitor Connectit

A CBB60 capacitor connectit in parallelis per flexuosa auxilia motoria — non in serie cum linea principalis. Eius duo terminales non-polarizati sunt, quare nec positivus vel negativus est ut cures. Una terminatio accedit ad plumbum flexuosum auxiliarium motoris, et alia coniungit cum linea intentione terminali (eodem puncto quod principale curvis pascitur). Phase derivare creat motorem necesse est torques generare et efficaciter currere.

Ad missionem communissimam - sentinam unius periodi cum capacitore externo cum capsa externa - filum vivo ac auxiliarium motoris ducunt utramque terram in CBB60, dum neutrum directe coniungit cum communi motore terminatio. Motor currit quia vena per capacitorem copiam intentionis per 90 gradus circiter 90 ducit, producens campum magneticum circumvolventem quem sola copia unica creare non potest.

Antequam aliquem wiring attingas, ruptor ambitus interclusus, nullam intentionem motricium cum multimetris terminalibus confirma, et capacitorem per 20000-olim resistor solve. Crimen CBB60 aestimatum 450 VAC letalem intentionem tenere potest per horas post potestatem remotam.

Quare CBB60 Capacitor existit in Circuitu

Unum tempus AC motores sui initium facere non possunt. Una periodus copia pulsantem campum magneticum efficit qui directionem 100 vel 120 vicibus secundis adversas (pro 50 Hz vel 60 Hz frequentia eget) sed rotationem inhaerentem non habet. Ut nent rotor, motor duobus campis magneticis in spatio et tempore mutatis indiget - efficaciter duas phases potentias simulans.

In CBB60 currere capacitor tempus obsessionis praebet. Quia currens per capacitorem per circiter 90 gradus voltationem per illam ducit, vena in sinu flexo auxiliari extra phase currenti in summa ambage est. Hi duo currentes cinguli duos campos magneticos spatiose separatos efficiunt, qui unum effectum re

Dissimilis initium capacitoris - quod e ambitu centrifugae transiit semel, motor celeritatis aestimatae fere 75% pervenit — manet CBB60 continenter in cursu connexum. Inde est, quod polypropylene cinematographico utitur potius constructione cinematographica quam chemia electrolytica: continua AC intentione sine ignominia tolerare debet. Commune CBB60 ratings pro sentinam motorum spatio 6 µF ad 100 µF , cum intentione ratings 250 VAC vel 450 VAC.

Tools et Materias congregare ante Satus

Rectum apparatum in manibus habentes, antequam initium impediat, medium opus improvisation quod ad braccas minus tutas ducit.

• Multimeter digitalis cum AC intentione et capacitate (µF) functionum mensurationis
• Dimittite resistor: 20000 ohms (20 kΩ) aestimavit 5W vel altior Cum insulatas ducit
• Insulae screwdrivers (Slathead et Sacra)
• Filum DENUDATOR et ratcheting instrumentum crimping
• Ligamentum connexiones amplitudo aptare terminales CBB60 (plerumque 6.3 mm fossorium feminae)
• Electrical tape aut tenaces calor-horreat Tubing
• Fibulae ammeter (pro current institutionem post verificationem)
• Figura motoris wiring - impressum est pittacium nominationis, intra operculum terminale, vel in documentis motoriis.
• Flexilis-culis calceamentis et voltage-aestimavit insulatas caestus
• Lockout / tagout fabrica in circuitu ruptor si opus in communi vel commercial environment

Effingere exsistentes wiring ex duobus saltem angulis antequam aliquid removeat. In frequentibus adiunctis cistae vel clausurae capacitatis externae, haec photographica longe pluris est quam ad memoriam fabricandam conans.

GRADATUS Connection De agendi ratione ad motorem Pump

Haec ratio maxime communes CBB60 institutionem operit: unicam periodi aquae sentinam vel piscinam sentinam motoriam, vel cum capacitore externo clausura vel cum capacitore directe intra cistam terminalem motoris. Eadem ratio est de compressoribus aeris, machinis lavandis, et motoribus ventilandis HVAC.

Gradus I - Cut Power et confirma Nulla intentione

Avertas ruptor circuii motorem pascens. Applicare lockout fabrica si available. Multimetrum ad AC voltationem constitue et initus terminales motoris explora. Lectio debet esse 0 V antequam procedant. Noli confidere in pactione vel timer esse in positione longinqua — verificare cum metro directe.

Gradus II - Dimittite C. Capacitor

Resistentem habe missionem per corpus insulatum. Tangere unumquemque ducunt terminales capacitatis simul ac minimum quinque secundis obtinent. Deinde perscrutare per terminales cum multimetro ad DC intentione constituto — confirmandum est lectionem ad vel prope 0 V antequam fila quaevis removeant vel terminales directe tangant.

Gradus III - Documentum Existere Wiring

Patet imagines. Si filum colores ambiguae sunt vel plures filis terminales communicant, parvas labellas taeniolas larvatas ad singulas filum adhibe antequam aliquid removeas. Nota, quae filis singulis capaci- toribus terminalibus connexae sunt et ubi aliae extremae fila illarum in circuitu eunt.

Gradus IV - Vetus Capacitor removere

Ligonem trahere connexiones de medio capacitatis terminales. Si exeduntur et remotionem resistunt, utere forcipe insulatas ad corpus iungentis tenaci — numquam ipsum filum trahere, sicut hoc inuram frangere potest. PRAETORQUEO seu unclip ad bracket adscendens et vetus capacitor remove. depone; eius terminales non breves nec in metallicis instrumentis emittunt.

Gradus V - COGNOSCO Motor Terminals

Locate scandalum motoris terminalem et pittacia ad wiring diagram aequant. Filum motoricum trium (configuratio frequentissima), terminales sunt;

• Communia (C); Communes nexus inter principales et ambages auxiliares; annectit neutrum
• Principalis (M vel R); Liberum finis pelagus coluber; connexa linea intentione
• Satus/Run (S); Libero fine flexus auxiliorum; iungitur uni termino CBB60

Si labellae terminales desunt vel illegibles sunt, eas recognoscendas per mensurationem resistendo. Metire resistentiam inter omnia tria paria filum. Cum par summa resistentia is M-S (ambae ambages in serie). Par cum resistentia infima est C-M (solum flexuosum principale, filum gravius). Resistentia media est C-S (sola flexuosa auxilia). Filum commune duabus lectionibus infimis est c.

Gradus VI - Fac in CBB60 Contrahentes

Vexillum connexionis pro motore unius periodi capacitor-currendi;

• CBB60 Terminal 1 Curvo auxiliaris motor terminatio → (S vel Z1)
• CBB60 Terminal 2 → linea voltage terminalis (L1, eodem termino qui principale tortuosum pascit)
• Neutrum (N) → Motoris commune (C) terminatio directe, non per capacitorem

Lassura nova connexiones in filum desinat si veteres corroduntur vel deformantur. Quaelibet fossorium iungo plene in eius capacitorem terminalem ventilabis, donec resistentia strepita vel firma sedeat. A iungo quod levi digito pressionis removeri potest non recte sedet.

Step 7 - Mount Capacitor Securely

CBB60 infige in bracket eius vel corrigiam, ut libere vibrare non possit. Vibratio motoria ad capacitorem transmissa destituta nexus plumbi interni lassat super tempus, tandem defectum apertum circuitionis faciens. Ut capacitor corporis curare non tangat aliquas superficies motorias calidas, margines metalli acutos, vel partes movens ut laminas ventilatorias vel cingulum agitet.

Gradus VIII - Redde Power et Test Operatio

Repone operimentum terminale vel claudere capacitor clausura. Potentiam ruptori restitue et initium motoris observa. Ad plenam celeritatem pervenire debet intra 1 ad 3 secundas sine haesitatione, fremitu, aut iteratis inceptis. Ad sentinam, aqua cito fluere debet. Si motor hums sine lanificio, potentiam statim incidit - trahit venam rotor clausam (typice 5 ad 7 tempora currentem normalem currentem) et aestuabit et ambages intra 20 ad 30 secundas laedat.

Wiring CBB60 in Capacitor Externi clausurae

Multi motores antliae unius phase — praesertim soleatus superficiei, soleatus peripherales, et pixides sentinae submersibiles imperium — CBB60 conscendunt in clausura plastica separata vel metalla potius quam intra proprium archa terminalis motoris. Haec dispositio capacitorem repositum simplificat et componentem ab calore motorio tuetur.

Clausura externa typice habet quattuor terminales vel duo paria puncta ingressu fili. Hanc ordinationem intus sequitur wiring:

• Mains vivunt (L) clausuram intrat et uni CBB60 terminali nectit et etiam ad praecipuum flexuosum plumbi motoris transit.
• Curva plumbi motoris auxiliaris cum aliis CBB60 terminalibus intra saeptum connectit
• Maius neutrum (N) directe transit ad terminum communem motoris sine tactu capacitoris
• Terra/humus cum compage motori connectit et cum ambitu capacitore non correspondet

Cum clausura signata vel semi-obsignata unitas vendita ut completa contio est, CBB60 intus est prae wiredus et instrumentum solum connectit funes praecipui copia et motor volans ad externas cistae terminales ducit. Hoc in casu, solum consilium est ut subrogetur CBB60 intra cistam inauguratam, quae specificationi originali prorsus congruit.

Nonnulli cistae externae peculiarem capacitatem physicam amplitudinis et terminalis spatii accommodant. Metire dimensiones originalis unitatis — altitudo, diametri (pro habitationibus rotundis), et terminales spatii — antequam subrogetur. A CBB60 cum rectae electricis ratings, sed mali dimensiones physicae ad bracket ascendentem aptare non possunt etiam si wiring idem esset.

CBB60 Connection configurationis per diversa motor genera

Pittacia terminalia et dispositio physica inter artifices motores et applicationes differunt, sed relatio circuli subjectae semper eadem est: pontes CBB60 in parallelo flexu auxiliares. Tabella infra tabulas figurarum communissimarum.

Motor Wiring Diagram legere invenire ius Terminals

Motor wiring diagram coniecturam omnino tollit. Impressum est pittacium habitationi motori adhaesum, intra operculum cistae terminalis, vel in schedula separata. Discens extrahere duas partes informationum quas necesse est — ubi fines flexus auxiliares sunt et quae terminatio linea intentione portat — minus quam minutum semel symbola nosti.

Capacitor symbol on Motor Diagrams

CBB60 demonstratur ut duae lineae verticales parallelae aequales (type AC non- polarizatae). Symboli una linea connectit cum coil curvato auxiliari symbolo; the other line connects to the line intention intention. Sequere haec duo puncta nexus in schemate ad labella terminalia physica in motore, et illae sunt duo puncta nexus CBB60.

Terminatio Label Systems Regionis

• IEC / Europae: U1, U2; flexae auxiliares terminales Z1, Z2. CBB60 per Z1 et Z2 coniungit (vel Z1 ad U1 in quibusdam conformationibus)
• Americae septentrionalis: Terminationes intitulatae T1, T2, T3 vel Communia nominantur, Curre, Start. CBB60 connectit inter Run et Satus (vel Satus et linea intentione)
• Seres sentinam motorum (ad applicationes maxime CBB60): filis color-coded quam intitulatum terminales. Nigra = flexa principalis, rubra = auxilia flexa, croceo-viridia = terra. CBB60 connectit inter filum rubrum et filum nigrum (parte lineae)

Inveniens Terminals Sine Diagram Using Repugnantia mensurae

In trium filum motoriis cum icone non prompto, multimetrorum in ohms modi utere ut resistentiam inter omnes tres iuncturas filum filum metiaris;

• Commemorare tres lectiones omnes: A-B, A-C, B-C .
• Summa resistentiae par est Main-Start (ambae ambages in serie). Exemplum: 23 Ω
• Par resistentia infima est Communis-Main (tantum flexuosum principale, filum crassius). Exemplum: 8 Ω
• Medium par resistentiae est Common-Start (tantum flexuosum auxiliarium, filum tenuius). Exemplum: 15 Ω
• Filum apparens in lectionibus infimis et mediis, commune est (C).
• CBB60 connectit inter Satus (S) et lineam terminalem (eadem filum ac punctum copiae Main)

Haec methodus fideliter operatur in quolibet motivo capaci- tatis currentis unius temporis motoris cuiuscumque labelingi, aetatis vel regionis fabricandi.

Critica Wiring Erroribus et Consequentia

Uterque ex sequentibus erroribus praedictum et diagnosabilem eventum producit. Praecognitiones illas reficere prohibet, motorem protegit et pericula salutis vitat.

Connectens CBB60 in Series cum Power Line

Capacatorem inter copiae copiae collocans et input motorem potius quam per ambages auxiliares - motricium currentem per impedimentum capacitoris haurire potest. In 50 Hz, a 25 µF capacitor impedimentum habet circiter 127 olim ohmarum, quae ad 230 V limites current ad sub 1.8 A. 750 Sentinam typicam motoriam requirit 3 ad 4 A ut currat. Motor non incipiet vel stabitur sub aliquo significativo onere, et capacitor vim passivam extra ambitum designatum experietur.

Nefas per capacitatem eae

Motrices designantes capacitatem debitam praecise pro unaquaque curva configuratione computant. A CBB60 XX% infra rated facultatem Aureus incipiens notabiliter reducit et motorem facit ad currendum calidior quam datum. Capacitas supra 20% valorem aestimatum causat nimiam venam per ambages auxiliares, excalfaciens et inflexibilem insolationem deprimendo velocius quam normalem. Semper valorem µF exacte aequant, aut intra ±5% nominatim specificationem motoris manebo.

Sub-Rated intentione

A 250 VAC aestimavit CBB60 in 230 V ratio tantum habet 9% marginem intentionis supra copiam nominalem. Ambiguationes in voltage gridis ± 10% normae sunt in plerisque regionibus. Per alta intentione eventum, capacitor iam supra suum aestimationem 253 V videre potest. Install a 450 VAC aestimavit CBB60 in quavis 230 V applicatione ut adaequatam marginem contra tam normalem intentionem variationem et clavium transientem curet.

Solve Spade Connector Opportunus

Ligamentum connectoris in CBB60 terminali nondum plene insidens resistentiam contactus in confluentia introducit. Sub onere currenti haec resistentia calorem gignit qui contactum superficierum oxidizet, et resistentiam augens in cyclo pernicioso. Eventus eventus eventus est vel motus motoris inceptivus intermissus vel connexus combustus. Omnis fossorium firmam manum pressionem ad sedendum requirere debet et a lento sine ferramento removeri non debet.

Capacitor transiliens officii sint

A CBB60 censi 450 VAC crimen appropinquare potest in intentione illa per horas post potentiam disiunctam. Vim in 40 µF capacitorem ad 400 V conditum est, 3.2 joules — satis est ut eventum cardiaci vel ardeat, si trans pectus contingatur. Numquam terminales capacitorem attingunt, eas se mutuo contactu permittunt, vel instrumenta ad pontes eas permittunt, nisi prius peracta missione procedendi cum resistente et examinando 0 V cum multimetris.

Connection CBB60 examinans fecit recte post Power-Up

Tres velox compescit, postquam potestatem restitutam confirmant institutionem electricam rectam esse et motor intra specificationem exercet.

Reprehendo I - Mundus Motor Committitur

Motricium a sistendo ad plenam celeritatem in secundis 1 ad 3 secundis nullo audibili strepitu, haesitatione, stridore debet accelerare. Hum cum nullo spiculo gyrationis significat motorem clausum - potentia in quinque secundis secare, ne cochleae damnum et wiring reprimant.

Reprehendo II - Current Within Nameplate Rating

Fibula ammeter circa filum vivo et mensura currentem currentem post 2 ad 3 minuta operandi sub onere. Lectio debet esse vel infra plenam oneris amperage (FLA) in nomine motivo. Lectio plus quam 10% supra nominatam FLA sub condicionibus normalibus oneris demonstrat capacitatem mismatch vel erroris wiring qui investigari debet ante operationem continuam.

Reprehendo III - Voltage Per CBB60 Terminals dum Currit

Curriculo motorio, diligenter metire AC voltationem per duos CBB60 terminales multimetros ad AC voltages utentes. In motore currendo capacitorem recte wired, haec voltatio typice est 1.1 ad 1.5 temporibus copia voltage — pro 230 V supplendum, expecta legendum 250 ad 340 V per capacitorem terminales. Hoc normale est: ex resonante commercio inter capacitorem et motricem inductionem flexi. Lectura prorsus aequalis vel minor quam copia intentionis indicari potest capacitorem actu in ambitu non esse vel non recte elaboratum.

Discriptis ius replacement CBB60 ante connexiones

Coniuncta CBB60 recte directa est. Coniungens iniuriam CBB60 recte adhuc defectum vel underperforming motorem producit. Hos ambitus in replacement unitatem ante institutionem confirmare.

Pro quacunque 230 V applicatione sentinam vel compressorem, practica commendatio CBB60 aestimatur in recta capacitate cum a 450 VAC voltage rating and 85°C or higher caliditas rating . Coniunctio haec praebet voltage marginis et capitis scelestae, quod communis 250 VAC / 70°C specificatio non facit, praesertim ad officinas velit vel summus officium cycli, ubi temperatura ambientium frequenter 40°C circa clausuram motoriam excedunt.
